Spé Physique : Le microscope

[Léa Terminale S]

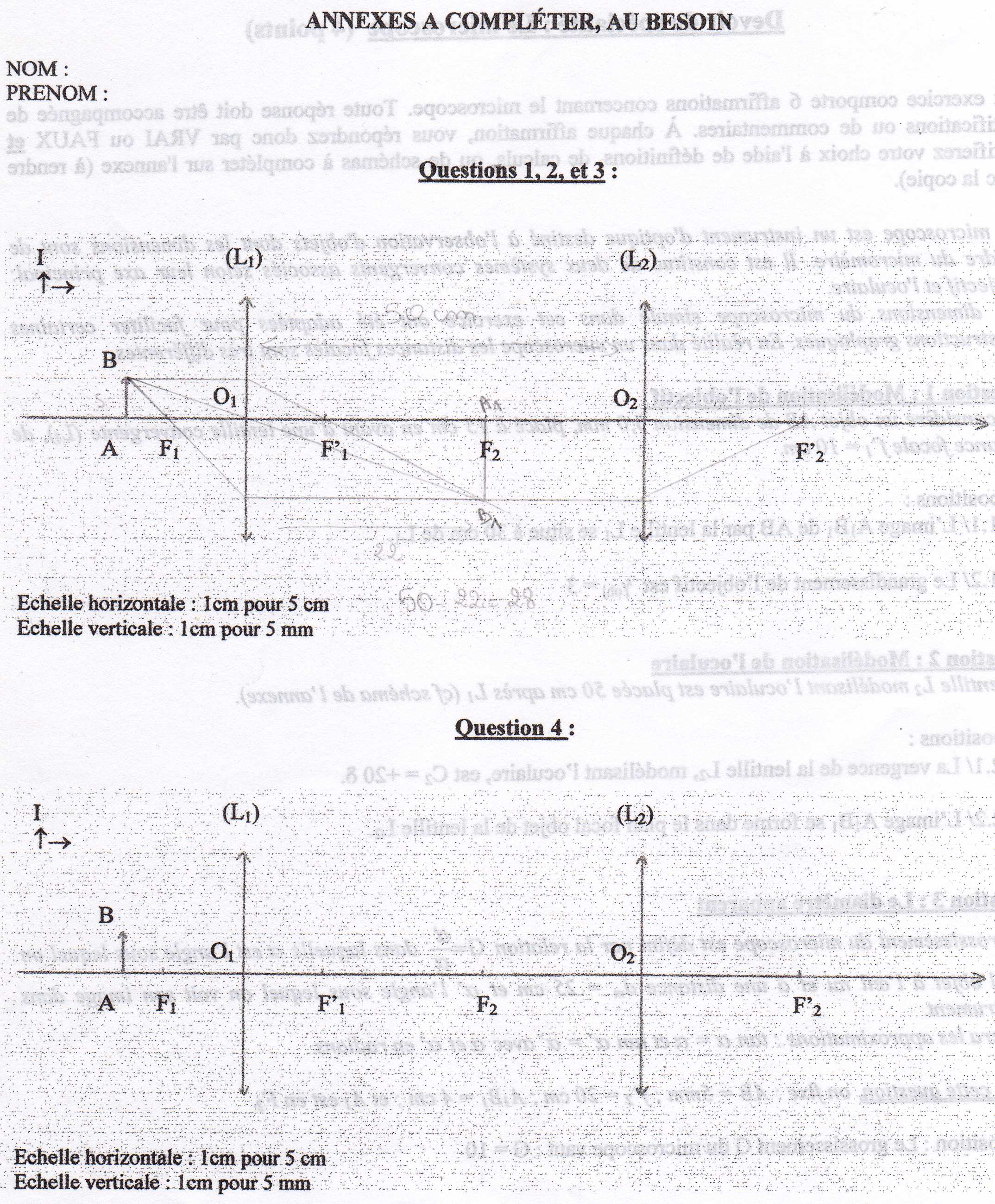

BOnjour excuser moi de vous déranger ... J'ai un DM de spé a rendre pour demain et j'aimerai bien avoir votre aide dessus. Il a shéma optique joint.



Question 1 : Modélisation de l'objectif :
On considère un objet AB de dimension 5.0mm, placé à 15 cm en avant d'une lentille convergente (L1) de distance focale f'1=10cm.
Propositions : 1.1 L'image A1B1 de AB par la lentille L1 se situe à 30 cm de L1.
1.2 Le grandissement de l'objectif est 3.

Question 2 : Modélisation de l'oculaire:
La lentille L2 modélisant l'oculaire est placée 50 cm après L1
Propositions : 2.1 La vergence de la lentille L2, modélisant l'oculaire est C2=20dioptries
2.2 L'image A1B1 se forme dans le plan focal objet de la lentille L2.

Question 3 : Le diamètre apparent :
Le grossisement du microspcope est défini par la relation G=a'/a dans la quelle a est l'angle sous lequel on voit l'objet à l'oeil nu et à une distance dm=25cm et a' l'angle sous lequel on voit son image dans l'instrument. On fera les approximations : tan a = a et tan a' = a' avec a et a' en radians.
On fixe pour cette question AB=5mm f'2=20cm A1B1=4cm et A1 est en F2
Propsition: Le grossissement G du microscope vaut G=10cm

Question 4 : Le cercle oculaire :
Proposition : Le cercle oculaire se situe à 30 cm de L2.




Mes réponses :NOn : Sur le shéma O1A1=4cm soit 22cm en réalité. L'image A1B1 se situe à 22cm de L1.

1.2 Lambda= A1B1/AB soit 7.5/5=1.5

2.1 C=1/f=1/10 différent de 20dioptries.

2.2 VRai

3.1 a'=A1B1/f2=4/20=0.04/020=0.2

a=AB/dm=0.005/0.25=0.02

G=0.2/0.02=10 Vrai

4. O1A=-15cm et O1F1=10cm

(1/O1A1)-(1/O1A)=(1/O1F1) <==> O1A1=1/(1/O1F1)+(1/O1A) <==>O1A1=30cm C'est VRai.



Merci de votre aide.

[SoS(19)]

Bonjour Léa, nous ne pouvons pas vous corriger le devoir. Ce n'est pas l'objectif. Cependant, si vous avez une question précise, un doute particulier sur une ou plusieurs questions merci de l'exprimer et nous répondrons volontiers.
N'hésitez donc pas à nous solliciter dans ce sens.
