principe de la fibre optique

[Invité]

je ne comprend pas cet exercice merci de pouvoir m'aider

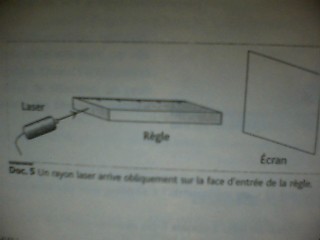

-éclairer à l'aide d'un faisceau laser une regle en plexiglas de forme parallélépipédique
-faire varier l'incidence sur la face d'entrée de la regle.Observer
-Dans les conditions permettant le guidage de la lumiere, placer un écran à l'autre extremité de la regle.Observer

1-Réaliser un schéma de la situation expérimantale en faisant apparaitre les différents angles qui interviennent
2-Expliquer pourquoi il y a obligatoirement plusieurs réfléxions à l'interieur de la regle
3-Dans le cas il y a réflecion totale, où sort la lumiere ? Pourquoi ?

Emélie

[SoS(9)]

La première question est une question de cours, vous devez faire apparaitre la face d'entrée de la règle. Si la règle est parallélépipédique, quelle est la forme géométrique de cette face d'entrée? Une fois ceci réalisé, il faut représenter le rayon lumineux, le point d'incidence, les angles d'incidence et de réfraction. N'hésitez pas à nous contacter de nouveau si vous rencontrer d'autres difficultés pour la suite de l'exercice.

[Invité]

je ne peux pas envoyer mon schéma car je l'est scaner et votre site ne l'accepte pas
émilie

[SoS(10)]

bonsoir,
le schéma peut être dessiné dans un traitement de texte et puis envoyer sur le site SOS PC en fichier joint avec la question .
Si vous utilisez un scanner , il faut faire attention à ne pas dépasser 1Mo pour le fichier image sinon le fichier ne peut pas être transféré vers le site SOS PC
sos 10

je ne peux pas envoyer mon schéma car je l'est scaner et votre site ne l'accepte pas
émilie

[Invité]

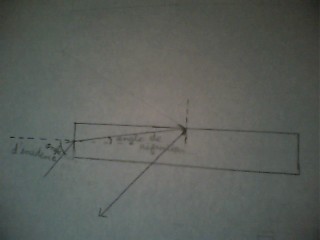

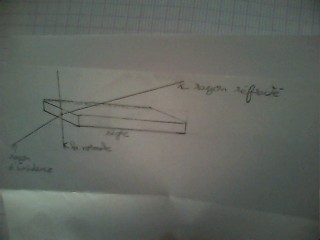

voici le schema de la question 1 pouvez dire si il est corect ?

Picture 0005.jpg (9.98 Kio) Vu 8321 fois

Picture 0007.jpg (9.19 Kio) Vu 8316 fois

émilie

[SoS(13)]

Bonsoir Emilie,
Votre schéma est à revoir.
Représentez la règle par un rectangle assez long.
Sur la face d'entrée du rayon, tracez la normale, puis le rayon réfracté dans la règle.
Que devient ce rayon lorsqu'il touche un bord de la règle ?
Que devient ce rayon lorsqu'il arrive à l'autre bout de la règle ?

[Invité]

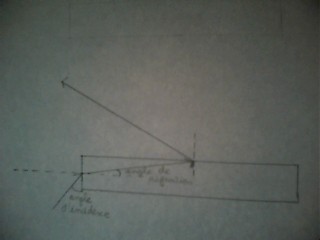

voici un autre schema
Que devient ce rayon lorsqu'il touche un bord de la règle ? il devient réfracté
Que devient ce rayon lorsqu'il arrive à l'autre bout de la règle ? réflexion totale

émilie

Picture 0010.jpg (9.99 Kio) Vu 8298 fois

[Invité]

je ne sais pas si cela est bien

[SoS(13)]

Bonjour Emilie,
Le mieux serait de dessiner la règle en coupe sous la forme d'un rectangle allongé.
La normale à la face d'entrée n'est pas bien tracée (normale veut dire perpendiculaire à la face)
Le rayon qui rentre dans la règle est réfracté à l'interieur de celle-ci.
Mais que lui arrive-t-il lorsqu'il touche un bord de la règle ?
Pour répondre à cela, il faut tracer une nouvelle normale au bord de la règle au point où le rayon arrive et se rappeler ce que nous avons déduit dans l'exercice précédent.
Si le rayon arrive au bout de la règle, il en ressort : c'est pour cela que l'on parle de guidage de la lumière.
Refaites le schéma en tenant compte de tout ceci.
A bientôt.

[Invité]

je ne comprend pas trop ce que vous dites

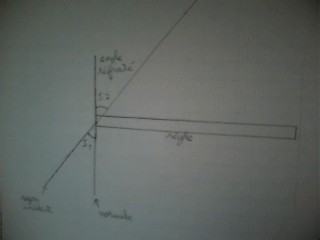

Picture 0011.jpg (8.46 Kio) Vu 8268 fois

[SoS(13)]

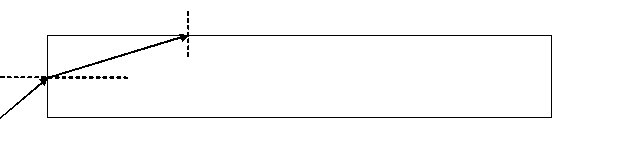

Je vous propose un schéma à compléter.
Noter l'angle d'incidence, l'angle de réfraction, tracer la suite du rayon en tenant compte des conclusions de l'exercice précédent et de votre énoncé.

Schéma règle.jpg (5.1 Kio) Vu 8259 fois

[Invité]

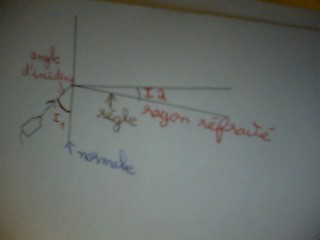

a partir d'un certain angle on observe que le rayon est totalement réfléchi (réflexion totale)

Picture 0013.jpg (9.49 Kio) Vu 8253 fois

[SoS(13)]

Oui, c'est cela, mais à l'intérieur de la règle, car la réflexion s'effectue sur la face supérieure de la règle (la réflexion s'effectue toujours dans le même milieu contrairement à la réfraction qui correspond à un changement de milieu)
Attention l'angle d'incidence se trouve entre le rayon et la normale.
Et ensuite, que devient le rayon ? Se rappeler que l'on étudie le guidage de la lumière.

[Invité]

Picture 0015.jpg (9.61 Kio) Vu 8254 fois

le rayon est absorbé
est-il bien placé l'angle de réfraction ?

[SoS(9)]

L'angle de réfraction est bien placé, mais que signifie sur votre schéma la deuxième flèche (à l'intérieur de la règle). S'agirait-il du rayon réfléchi?
