bonjour
actuellement je prépare un concours pour lequel je n'ai aucune connaissance (electricité) pour faire de l'informatique donc je bosse seul..
je tourne en rond sur cette exercice
Dans le montage ci-dessous, on précise :
r1= 6 ohm ; r2 = 40 ohm ; r3 = 60 ohm.
u = 120
Sachant qu'il y a r1 -----série ---- puis r2 parrallèle ---- R2 --- et retour à l'alimentation
calculer la puissance dissipée par effet joule dans le resistor R2
la réponse donnée est p2 = 230 w.
j'ai bien tenté de calculer via une résistance équivalente mais je me mélange les "pinceaux"
puissance dissipée
Modérateur : moderateur
-
julien 1er sti
puissance dissipée
- Fichiers joints
-

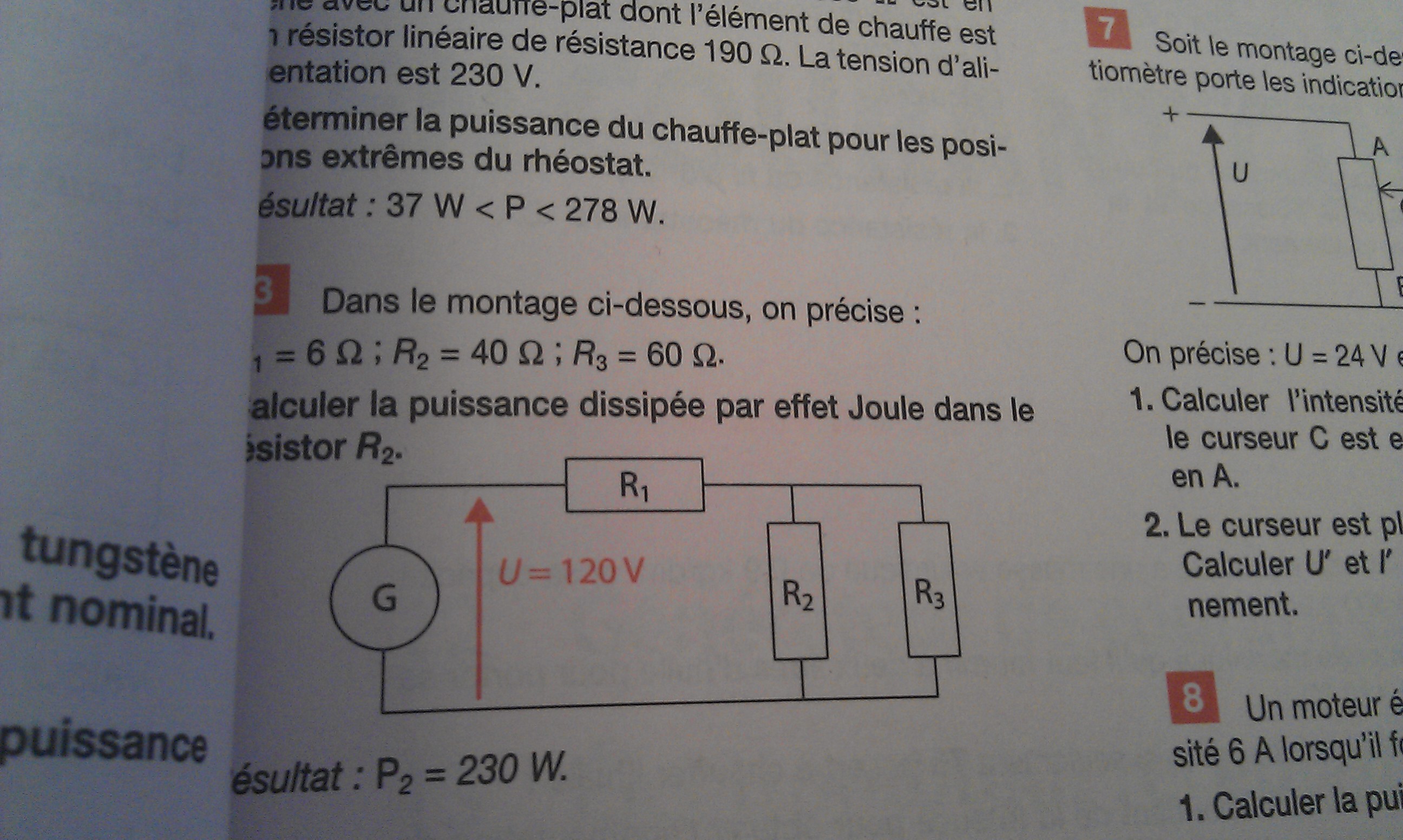

- voici le sujet
-
SoS(4)
Re: puissance dissipée
Bonsoir Julien,
Vous avez raison de chercher à déterminer la résistance équivalente.
Celle-ci vous permettra de calculer l'intensité du courant I dan la branche principale avec la loi d'Ohm et la valeur de la résistance R1.
Ensuite, vous pourrez déterminer la tension aux bornes de R1.
Puis vous calculerez la tension aux borne de R2 et enfin vous pourrez avoir I2 qui traverse R2.
Il vous restera à calculer la puissance P2.
Vous avez raison de chercher à déterminer la résistance équivalente.
Celle-ci vous permettra de calculer l'intensité du courant I dan la branche principale avec la loi d'Ohm et la valeur de la résistance R1.
Ensuite, vous pourrez déterminer la tension aux bornes de R1.
Puis vous calculerez la tension aux borne de R2 et enfin vous pourrez avoir I2 qui traverse R2.
Il vous restera à calculer la puissance P2.
-
julien sti
Re: puissance dissipée
bonjour
j'ai fait les calculs en question mais je ne parvient pas à tout saisir:
pour la req r2 r3 : 40*60/40+60 = 2.4 ohm
donc i1 = u/r soit 120/ (6+2.4) = 14.28 A
et c'est la que je bloque car pour calculer u2 normalement je prend r2 *i soit 40 *14.28
mais sans aller loin je vois que je m'éloigne du la solution dite pour la calcul de la puissance dissipée (p= ri²)
merci pour votre aide
si vous connaissez un site où je peux trouver des exercices résolus de façon détaillés ou même un ouvrage je suis preneur car je passe beaucoup de temps à tenter de comprendre.
en vous remerciant
j'ai fait les calculs en question mais je ne parvient pas à tout saisir:
pour la req r2 r3 : 40*60/40+60 = 2.4 ohm
donc i1 = u/r soit 120/ (6+2.4) = 14.28 A
et c'est la que je bloque car pour calculer u2 normalement je prend r2 *i soit 40 *14.28
mais sans aller loin je vois que je m'éloigne du la solution dite pour la calcul de la puissance dissipée (p= ri²)
merci pour votre aide
si vous connaissez un site où je peux trouver des exercices résolus de façon détaillés ou même un ouvrage je suis preneur car je passe beaucoup de temps à tenter de comprendre.
en vous remerciant
-
SoS(17)
Re: puissance dissipée
Bonjour Julien,
Je crois que vous avez simplement fait une erreur dans le calcul de la résistance équivalente : 40*60/(40+60) = 2400/100 = 24 ohm....et tout devrait s'arranger !
Je vous laisse corriger.
Je crois que vous avez simplement fait une erreur dans le calcul de la résistance équivalente : 40*60/(40+60) = 2400/100 = 24 ohm....et tout devrait s'arranger !
Je vous laisse corriger.
-
SoS(17)
Re: puissance dissipée
En fait, il n'y a pas qu'une erreur de calcul.
Il faudra adapter la valeur de I1 mais ensuite je vous conseille de vous montrer plus méthodique : reprenez votre schéma, placez les courants, tensions et cela devrait vous éclairer. N'hésitez pas à me faire part de votre progression.
Il faudra adapter la valeur de I1 mais ensuite je vous conseille de vous montrer plus méthodique : reprenez votre schéma, placez les courants, tensions et cela devrait vous éclairer. N'hésitez pas à me faire part de votre progression.
