Bonjour,

Je dois représenter la molécule suivante selon Cram et Newman en me servant des bases données: J'ai donc fait ceci:
Cela vous parait-il correct où voyez vous une autre façon de le faire ?

Bonsoir Marine,

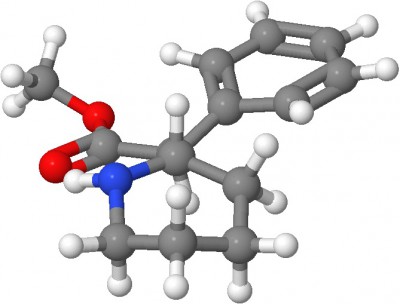

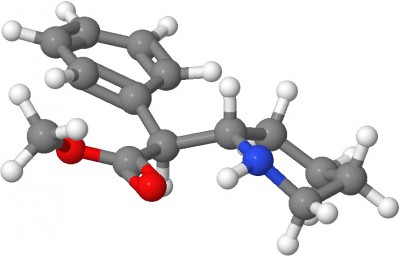

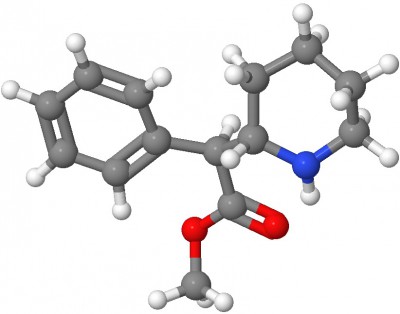

Votre question dépasse le cadre de ce forum qui s'adresse aux élèves de lycée. Je vais quand même vous donner quelques indications. Vous avez correctement identifié les deux atomes de carbone asymétriques mais vous n'avez pas tenu compte de leurs configurations. Les deux atomes sont ici en configuration S et vous les avez représentés en configuration R (vos deux représentations sont cohérentes). Je vous joins différentes vues 3D de la molécule obtenues avec ChemSketch (pour dessiner la molécule et créé un fichier .mol) et Jmol (pour visualiser et manipuler la molécule). Ces logiciels sont téléchargeables gratuitement sur les sites suivants : http://www.acdlabs.com/resources/freeware/chemsketch/ et http://jmol.sourceforge.net/.
Bon courage.
