exercice champ magnetique

[jonathan]

bonjour

voici en pièces jointes l'énoncé ( exercice 1)

pour la premiere question j'ai tracé la courbe qui donne la distance r en fonction de la valeur du champs magnétique mais aprés je ne sais pas ce qu'il faut que je fasse.

et quant à la seconde question je ne vois pas du tout ce qu'il faut faire

j'ai du mal avec les exercices sur le champs magnetique

un petit peu d'aide serait la bienvenue

cordialement

ps:piece jointes 1 et une partie de la piece jointe 2 correspondent à l'exercice 1

[SoS(41)]

Bonjour Jonathan,
Pour la première question, il faut vous demander comment sont chargées les plaques et comment la particule chargée va se comporter pour indiquer si la réponse est juste ou fausse.
Pour les autres questions, vous pouvez commencer votre raisonnement et je vous aiderai dans votre démarche.
Sos(41)

[Jonathan]

oh mince j'ai mis les mauvaises pièces jointes.je rectifie cela tout de suite

[jonathan]

voici les bonnes piéces jointes

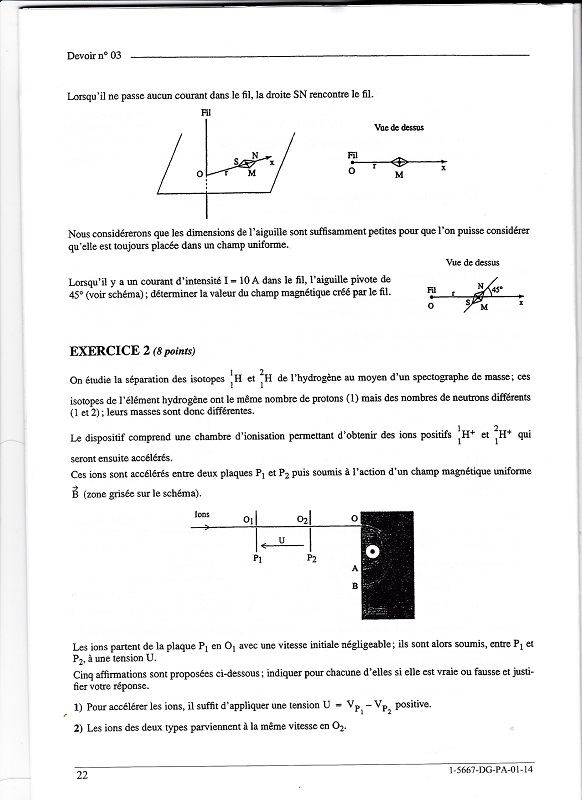

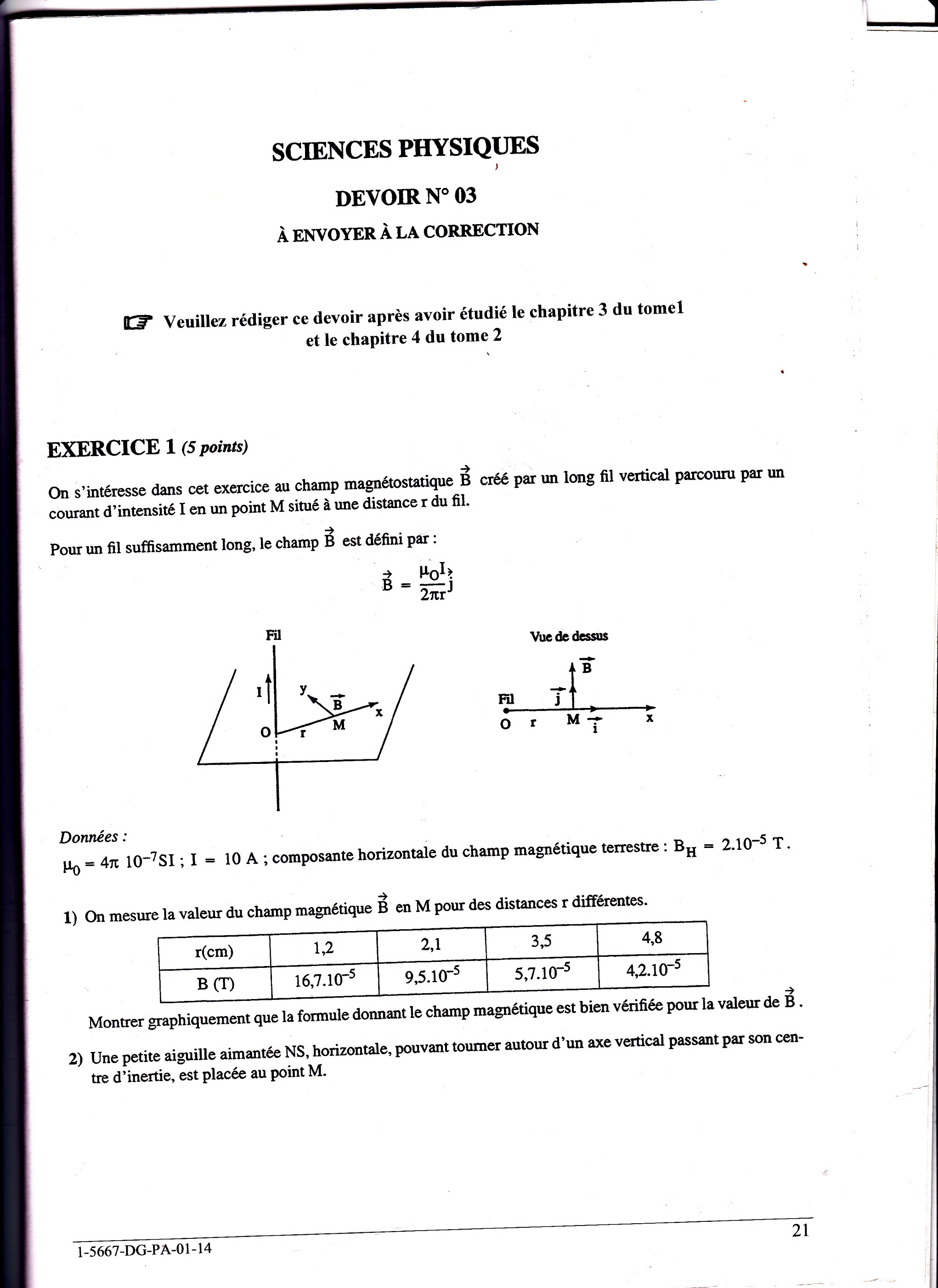

l'exercice en question est sur la deuxieme piece jointe ou il y a marqué devoir numero 3 et il continue sur l'autre piece jointe

[SoS(41)]

Donc avec le bon énoncé ;-)
la première question est bien une comparaison graphique entre la formule en fonction de r et les résultats du tableau.
Pour la deuxième, vous devez utiliser la formule indiquée en début d'exercice.
N'hésitez pas à poursuivre vos questions.
Sos(41)

[Jonathan]

d'accord mais le résultat de la question 2 correspond au résultat de B_h ce n'est pas normal

[Jonathan]

pour la première question j'ai tracé la courbe qui ressemble à une hyperbole mais que dois je dire pour justifier que la comparaison graphique de la formule en fonction de r est bien en adéquation avec les résultats du tableau.

pour la deuxième question je retrouve la la valeur de B_H donnée dans l'énoncé il y a un problème je pense

[SoS(41)]

lorsque le courant circule, un nouveau champ magnétique apparait et s'ajoute au champ magnétique terrestre. Il faut tenir compte pour la réponse de l'angle de l'aiguille aimantée qui indique la direction (champ magnétique terrestre + nouveau champ).
Vous pouvez poursuivre votre démarche.
Sos(41)

[SoS(41)]

Pour la première question, vous avez trouvé la courbe avec la formule puis avec le tableau, si vous trouvez la même forme, vous avez répondu graphiquement.
Pour la deuxième, je vous ai répondu au message précédent.
Sos(41)

[Jonathan]

Justement comment calculer le champ magnetique c'est pas très clair pour moi ?

[SoS(41)]

Vous connaissez la composante due à Bh ( sur un axe), vous connaissez l'angle, vous savez que le champ magnétique du au courant est sur un autre axe. Vous devez trouver par projection les relations entre ces éléments.
En espérant vous avoir aidé.
Sos(41)

[Jonathan]

Je ne comprends pas du tout .je suis encore plus embrouillé

[SoS(41)]

Reprenons différemment. Le champ magnétique qui dirige l'aiguille résulte de deux champs, l'un d'origine terrestre et l'autre ayant comme origine la circulation du courant électrique.
Si on traduit cela en vecteur : il faut ajouter les deux vecteurs pour obtenir le champ magnétique qui dirige l'aiguille.
Vous pouvez faire un schéma qui vous aidera à comprendre puis reposez des questions si vous bloquez.

[Jonathan]

je ne vois toujours pas .pour moi c'est 2 x B_H mais hé pense pas que cela convienne je ne sais toujours pas

[SoS(41)]

les deux champs sont perpendiculaires. Chacun est représenté par un vecteur. Faites la somme de ces deux vecteurs, le résultat doit avoir un angle de 45°.
En réalisant un schéma vous pourrez trouver la relation qu'il existe entre chacun d'entre eux.
un indice : cela forme un triangle rectangle.
