Bonjour c'est de nouveau moi,

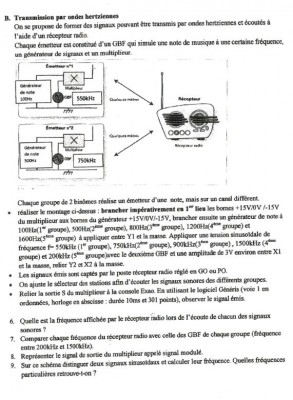

Je ne comprend pas trop le branchement attendu ici... que sont la masse, X1, X2, Y1, et Y2?! Je ne comprend absolument pas ce qui est attendu.. Qu'est ce que GO et PO??
Comment puis-je calculer la fréquence des deux signaux sinusoÏdaux à la fin? S'il vous plaît, aidez moi je suis complètement perdue sur ce Tp ou j'étais absente..
Transmission par ondes hertziennes
Modérateur : moderateur
-
Loelia Ts
Transmission par ondes hertziennes
- Fichiers joints
-
Re: Transmission par ondes hertziennes
GO signifie Grandes Ondes
PO signifie Ondes moyennes
Il s'agit des signaux des anciens postes radio avant la FM (modulation de fréquences.
GO: entre 150 kHz et 300 kHz
PO: entre 520 kHz à 1620 kHz
Votre activité expérimentale consiste à créer un signal radio capté par un appareil radio.
X1, X2, Y1, Y2 sont les entrées des multiplieurs (X1, Y1 pour le multiplieur 1, et X2, Y2 pour le multiplieur 2)
La masse est le point de référence des tensions communs à tous les appareils utilisés. La masse aura pour tension 0 V.
La fréquence sera mesurée sur l'écran, elle se calcule à partir de la période du signal observé.
Cordialement
