Amplificateur opérationnel

[Lucas STL PHYSIQUE]

Bonjour à tous,

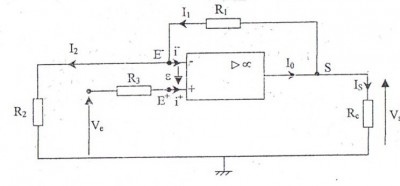

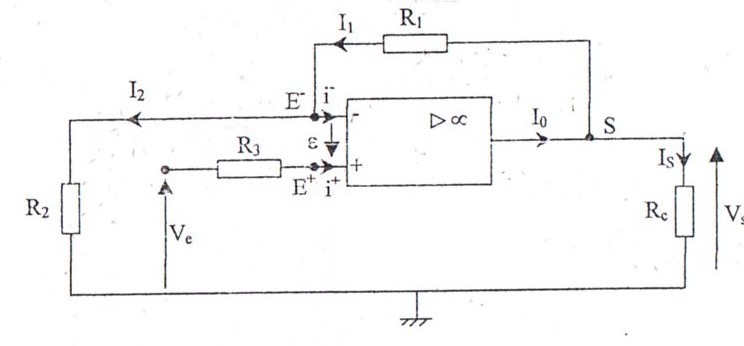

Dans le circuit ci joint, en me demande de calculer les différents courants. On donne R1=R2=10kOhm et Rc=10kOhm. Ve=2V.
Rien ne très compliqué à première vue, mais je ne sais point quoi faire. Dois je appliquer la lois des nœuds au point E-, E+ et S ou appliquer le Théorème de Millman avec des différences de tensions ?
Si quelqu'un peut me dire par quoi je dois commencer ? Et ainsi me sortir de l'ombre.
Merci d'avance (:

[SoS(31)]

Bonjour Lucas,

Vous devez utiliser vos connaissances sur l'amplificateur opérationnel.

Que valent les courants i+ et i- aux entrées non inverseuses et inverseuses de l'amplificateur opérationnel ?

Cordialement

[Lucas]

Dans notre cas l'amplificateur opérationnel est idéal non ? Alors en peut dire que V+=V-.

i+=Ve/R3 mais comment calculer R3 dans ce cas précis ?

Merci de votre réponse.

[Lucas TERMINAL PHYSIQUE]

Dans notre cas l'AOP est idéal; alors i+=i-=0 non ?

Merci pour votre réponse.
Cordialement.

[SoS(31)]

Tout à fait les courants d'entrée sont nuls.
Par contre l'hypothèse V+=V- n'est vrai que en régime linéaire. Ici, nous allons supposé que l'on est en régime linéaire.

A partir de là, vous connaissez déjà le courant à travers R3. Vous trouverez donc la tension V+ qui est la même que V-.

Ici la loi des noeuds ne sert à rien, par contre vous pouvez utiliser Milmann. Mais le plus simple, est d'utiliser la loi d'Ohm aux bornes de R2 pour trouver I2. De même vous trouverez Vs, d'où Is.

Cordialement

[Lucas]

J'ai fini l'exercice et j'ai compris.
Merci, j'ai trouvé: E+ = Ve
E- = E+ = Ve
I2 = E-/R2 = Ve/R2
I1 = I2 = Ve/R2
Vs = E- + R1.I1
Vs = Ve + R1.(Ve/R2)
Vs = Ve.(R1+R2)/R2

Je vous remercie pour les explications j'ai fais des TP dessus et seulement fini le cours, donc la théorie n'était pas encore bien acquise contrairement à la pratique et à la réalisation du circuit qui est plus évidente.

Passez une bonne soirée.
Cordialement.

[SoS(31)]

De rien

A bientôt sur le forum

Cordialement
