Physique:Tension sinusoidale.

[Kisa seconde]

Voici ce que l'on obtient sur l'oscillogramme

0,5volt/div:4divisions verticale
0,2ms/div:4 divisions horizontale

1.Dessiner sur l'oscillogramme une période T.
2.En déduire la fréquence f au signal
3.Calculer la période T
4.Calculer Umax
5.En déduire Ueff

J'ai fait des calculs mais je ne sais pas si c'est bon,

Calculer la période T:
T=0,02s=T=1/f=1/0,02=50

La fréquence est 50hz

je sais que Umax=Umax/V2
Mais je ne sais pas comment le trouver!!
Pour la question 5 je ne comprends pas!!!

[SoS(26)]

bonjour
cet exercice doit etre une exploitation de l'oscillogramme
il faut sur cet oscillogramme et grace aux calibres vertcaux et horizontaux, déterminer : la période et la valeur maximale

[Kisa seconde]

Bonjour,

J'ai fais les calculs pour la période mais je ne sais pas si c'est bon!!!
En ce qui concerne Umax:
Je ne sais pas si il faut faire:

0,5x4=2
0,2x4=0,8

[Kisa seconde]

Bonjour,

J'ai fais les calculs pour la période T.

Pour Umax:
Je pense qu'il faut faire :0,5x4=2
0,2x4=0,8

Je ne sais pas si c'est bon!!

[SoS(26)]

sans l'oscillogramme je ne peux guère vous aider:
si votre période fait 4 carreaux, avec une sensibilité de 0,2 ms/div cela ferait 4 x 0.2.10(-3) soit 0,8 ms
pour la valeur maximale, mesurer la hauteur du sommet de votre courbe et multipliez par la sensibilité verticale.

Voici ce que l'on obtient sur l'oscillogramme
0,5volt/div:4divisions verticale
0,2ms/div:4 divisions horizontale
Calculer la période T:
T=0,02s=T=1/f=1/0,02=50
La fréquence est 50hz
je sais que Umax=Umax/V2

cette dernière relation n'a pas de sens.

[Kisa seconde]

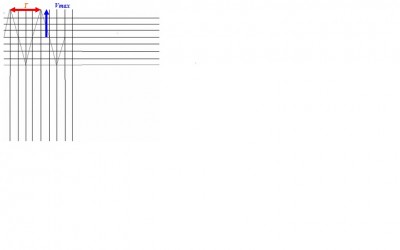

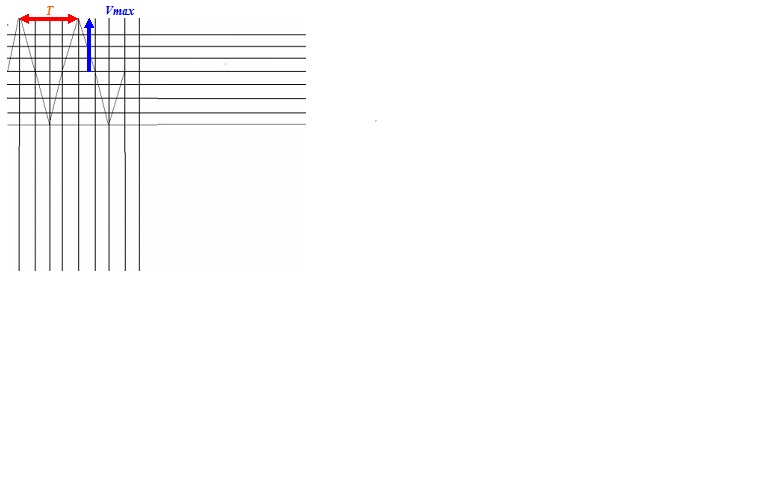

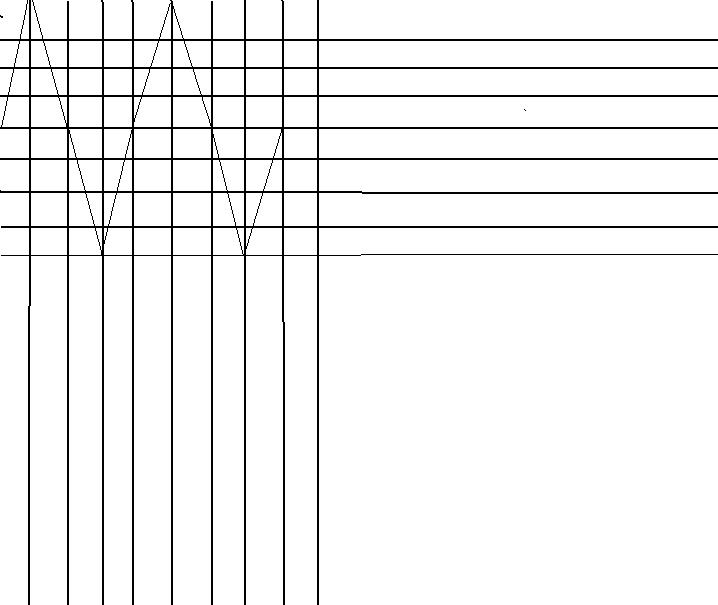

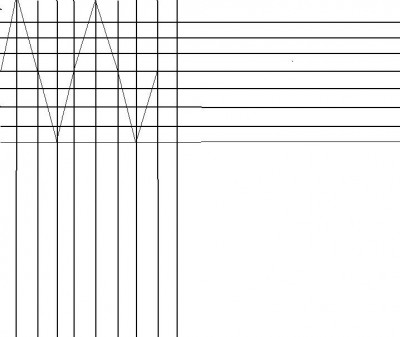

Voici l'oscillogramme par pièce-jointe[attachment=0]Oscillogramme.jpg[

[SoS(26)]

je suppose que votre courbe est en fait sinusoidale

[Kisa seconde]

Oui ma courbe est sinusoidale,donc je dois bien faire:

0,02x4=0,8????

[SoS(26)]

pour la période T = 4 x 0,2 ms = 0,8 ms

[Kisa seconde]

Je ne comprends pas la question en déduire la fréquence f au signal???

Est-ce-que pour Umax c'est pareille que la période???
Umax=4x0,5=2???

[SoS(26)]

La fréquence et la période sont liées par une relation que vous devez trouver dans votre cours.

Pour la valeur maximale, le principe de calcul est le meme que pour la période, effectivement : ici 4 carreaux de 0.5 V soit 2 V

La valeur efficace est liée à la valeur maximale DANS LE CAS DU SIGNAL SINUSOIDAL, par une relation que vous avez aussi dans votre cours

[Kisa seconde]

Dans mon cours:

Fréquence:f=1/T
donc f=1/0,2=50hz ???

Tension efficace:

Dans mon cours la formule est:Umax/V2 V=racine carré??
donc :2/V2=1,41???

[SoS(26)]

le principe de calcul est correct mais la sensibilité que vous avez donné :

0,5volt/div:4divisions verticale
0,2ms/div:4 divisions horizontale

ne donne pas votre résultat car la période serait de 0,8 ms ( 4x0,2) et non pas de 20 ms comme vous l'annoncez

[Kisa seconde]

Je ne vois donc pas comment faire pour trouver ???

O,5 volt/div:j'avais mis 4 divisions en horizontale pour bien faire comprendre l'oscillogramme???

[SoS(26)]

je ne comprends pas votre problème. en horizontal ( abscisse ) nous avons des temps ( s) et en vertical (ordonnée) des volts
